一、概述

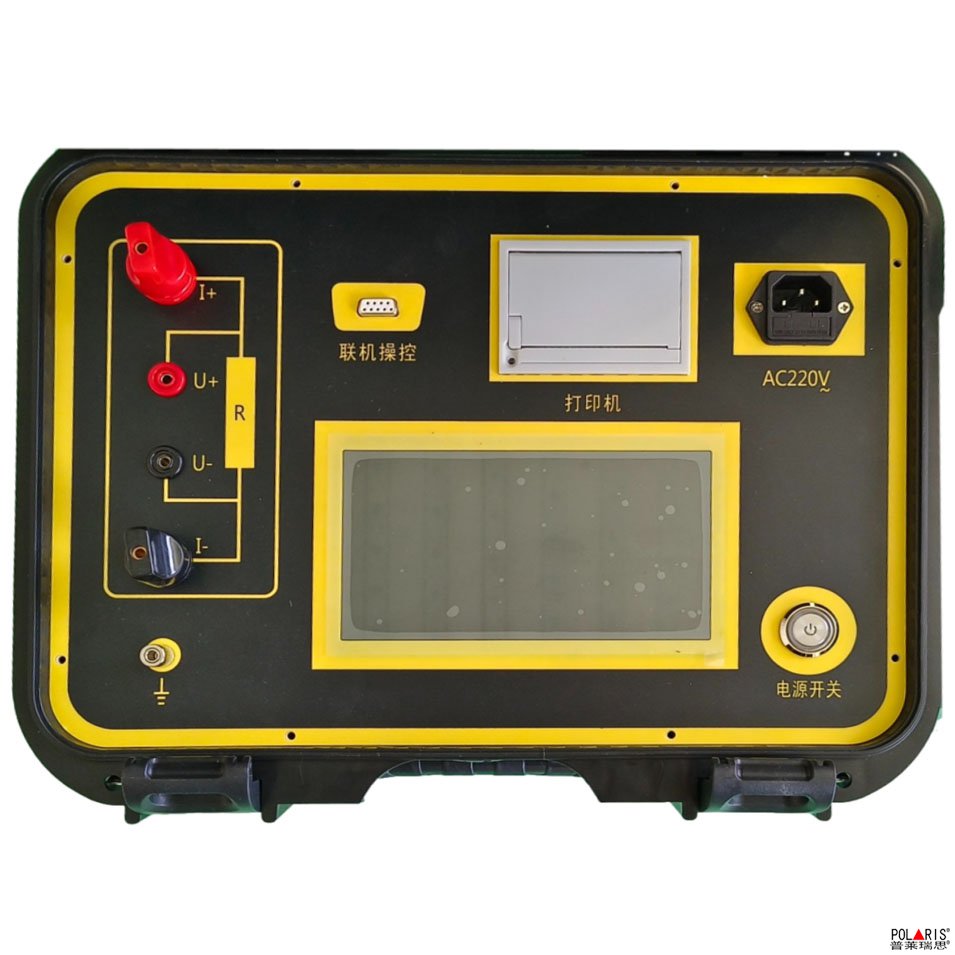

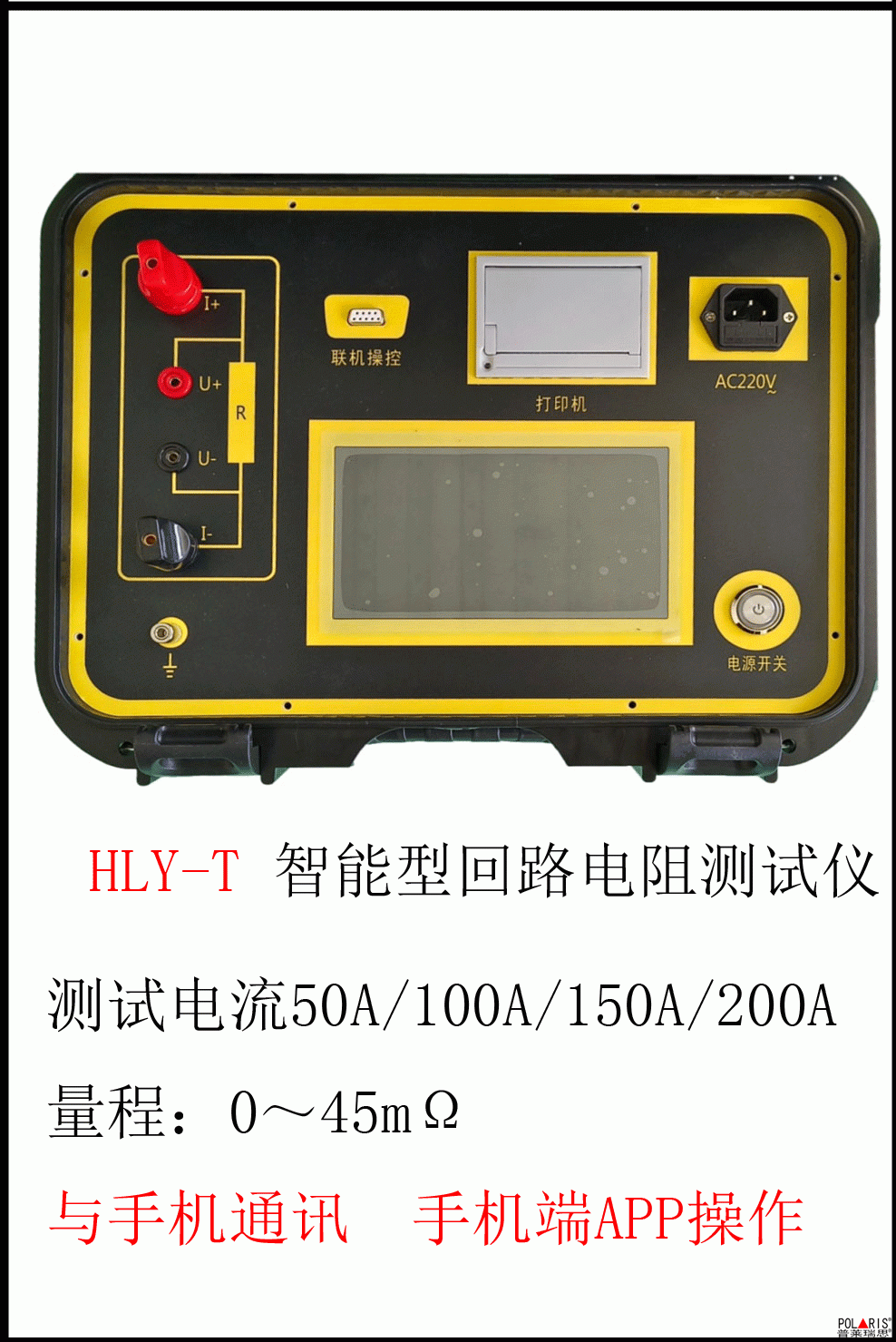

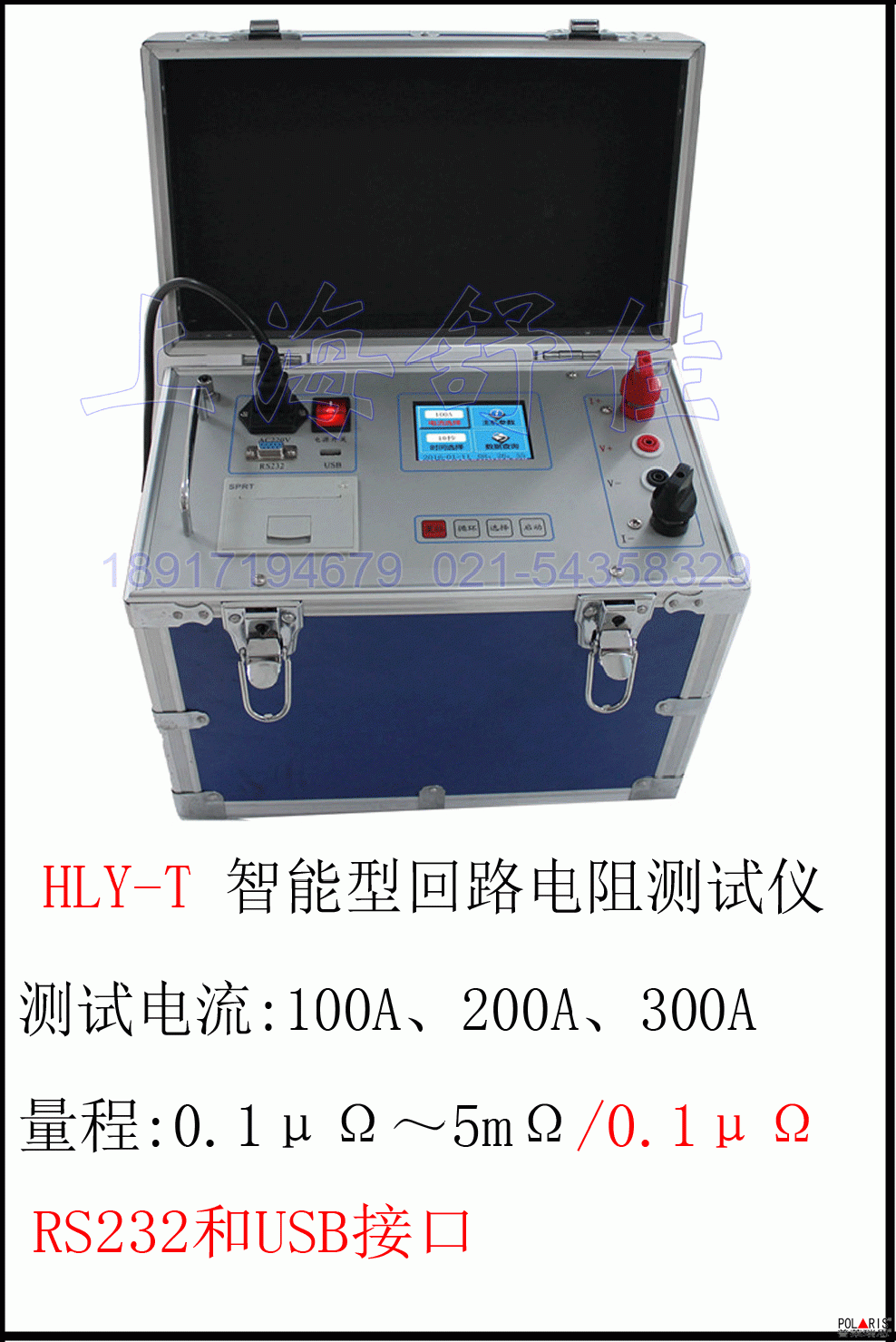

HLY-T智能型回路電阻測試儀是我公司根據標準及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
二、性能特點
1. 測試電流大，符合有關測試接觸電阻的國家標準要求。
2. 輸出電壓高，測試量程寬。
3. 測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4. 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5. 測試速度快，測值精準度及穩定度高。
6. 儀器采用800×480分辨率彩色液晶液晶屏，全部操作中文顯示，方便客戶的使用。
7. 儀器具有測試數據實時打印功能。
8. 儀器帶有時鐘及數據存儲功能，便于用戶對測試數據的查詢管理。
三、技術指標
1、測試電流：50A/100A/150A/200A四檔位可調
2、量程：0～45mΩ
3、分辨率：最小0.1µΩ
3、精度：±（0.5%±2個字）
4、工作方式:快速/定時測量（快速-15秒-30秒-60秒）
5、工作電源:AC220V±10% 50HZ
6、使用溫度:-10～40℃
7、相對濕度:≤80% 無結露
8、聯機操作
（1）與電腦通訊
使用機器自帶的連接線，將儀器與電腦進行連接。打開儀器電源，進入電腦控制界面。
（2）與手機通訊
下載手機端APP（僅支持安卓系統），打開APP，選擇搜索到的儀器，然后根據軟件提示進行后續操作。
一、概述

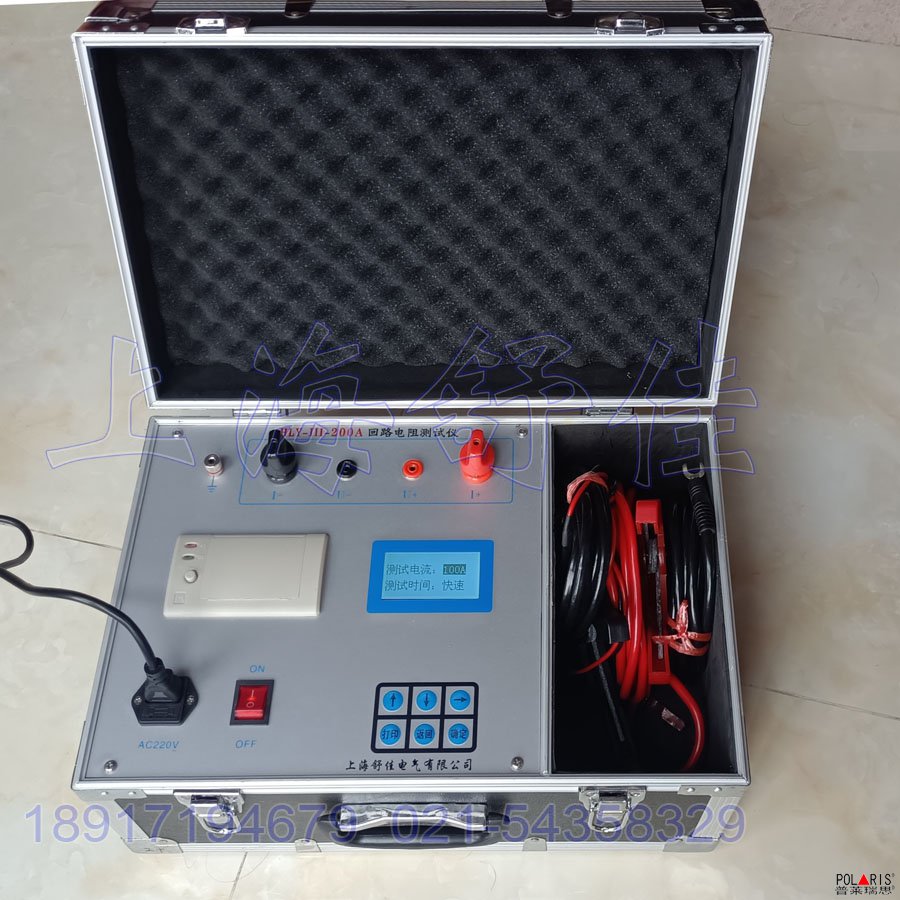

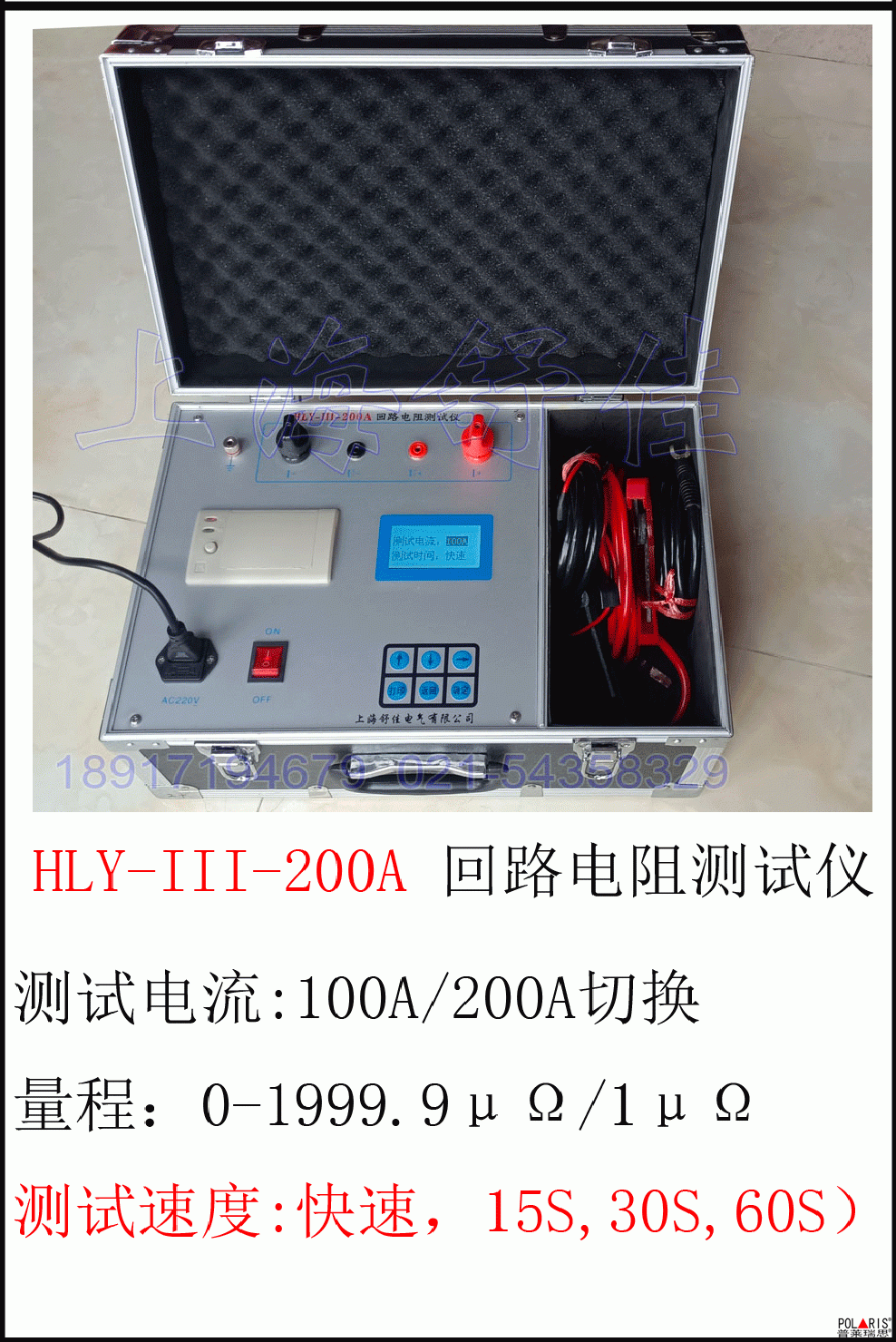

HLY-III-200A回路電阻測試儀采200A恒流輸出。最高輸出電壓達10V可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，測試時間可設定，100A和200A可以自由切換檔位，精度高，復測性好，簡單易行，測試數據液晶顯示，結果打印。
二、性能特點
1. 測試電流大（100A/200A切換），符合有關測試接觸電阻的國家標準要求。
2. 輸出電壓高，測試量程寬。
3. 測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4. 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5. 測試速度可以選擇（快速，15S,30S,60S）能充分測試出回路（接觸）電阻值，測值精準度及穩定度高。
6. 儀器采用800×480分辨率彩色液晶液晶屏，全部操作中文顯示，方便客戶的使用。
7. 儀器具有測試數據實時打印功能。
8. 儀器帶有時鐘及數據存儲功能，便于用戶對測試數據的查詢管理。
三、技術指標
測量范圍：0-1999.9μΩ 分辨率：1μΩ
測量電流：＞200A/100A DC
測量精度：0.5級
顯示方式：液晶顯示、結果打印 ，電流檔位可自由切換（100A/200A)。
工作溫度：-10℃~50℃
工作電流：AC220V±10%
體 積：400×210×300
重 量：7Kg
功 能：高壓開關、高壓斷路器等各種接觸電阻測試；金屬焊接構件連接電阻測試；金屬導體等各種回路電阻測試；精密微歐電阻測試
電 源：內置：12.6V 9000mAh可充鋰電池
測試方式：四線法
充 電 器：12.6V/2A充電器
顯示模式5.6寸工業級高亮度彩色液晶屏
測試接口I+(電流正)、I-(電流負)、U+(電壓正)、U-(電壓負)
|

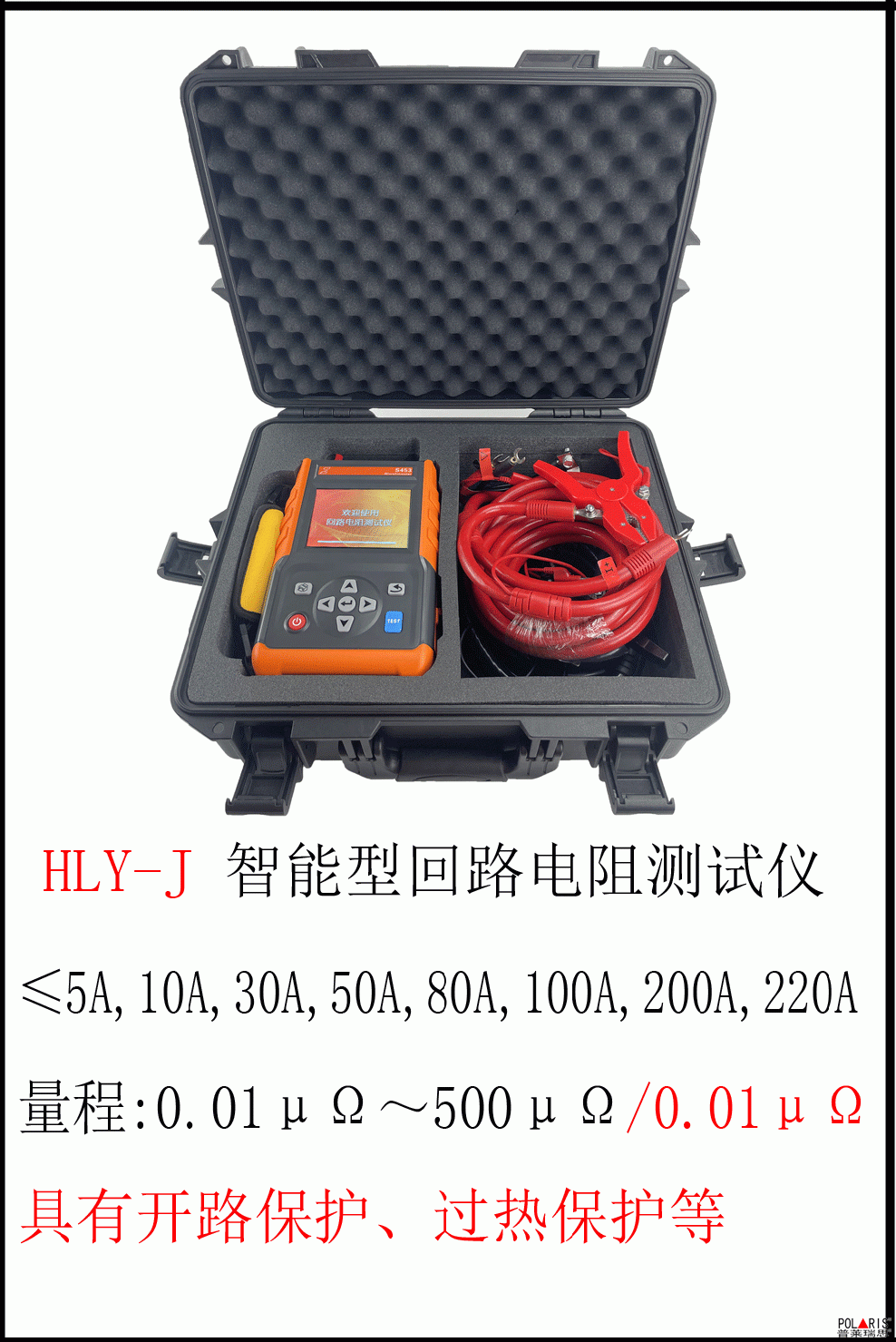

電流輸出
|
粗調檔位：≤5A（恒壓）；10A、30A、50A、80A、100A、200A、220A（恒流）
|
|
|
細調檔位：步進值2.5A，最多87檔電流
|
|
量 程
（內置電池）
|
≤5A ：
|
1μΩ~3500mΩ
|
|
|
10A ：
|
0.1μΩ~200mΩ
|
|
|
30A ：
|
0.1μΩ~20mΩ
|
|
|
50A ：
|
0.01μΩ~15mΩ
|
|
|
80A ：
|
0.01μΩ~10mΩ
|
|
|
100A ：
|
0.01μΩ~5mΩ
|
|
|
200A ：
|
0.01μΩ~500uΩ
|
|
|
220A ：
|
0.01μΩ~500uΩ
|
|
分 辨 率
|
0.01μΩ
|
|
測試精度
|
電流：30A~220A ±(讀數×0.1%+量程0.2%+1μΩ)
電流：10A或≤5A ±(讀數×0.5%+量程0.2%+10μΩ）
|
|
測試時間
|
≤100A：快速(推薦)、10s、20s、30s、40s、50s、60s
≥100A：快速
|
|
打 印 機
|
有（選配），按打印鍵打印測試結果
|
|
數據存儲
|
測試完成后數據自動保存，循環保存，可存儲999組數據
|
|
儀表尺寸
|
約188mm(長)×85mm(寬)×312mm(高)
|
|
外包裝尺寸
|
約546mm(長)×392mm(寬)×193mm(高)
|
|
質 量
|
儀表質量：約2.2kg；總質量約12kg
|
|
測 試 線
|
標配長度：3m (可選購5m)
|
|
|
電流、電壓兩端分接測試線，接線簡單，電阻小于10mΩ
|
|
數據刪除
|
設置界面下選擇格式化內存選項可刪除全部數據
|
|
數據查閱
|
進入數據查閱界面，按上下左右鍵翻閱所存數據
|
|
自動關機
|
在使用電池供電時，開機后無操作約15分鐘后自動關機
|
|
電池電壓
|
儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機，請及時充電
|
|
背 光
|
背光可設置高、中、低三種亮度
|
|
工作電流
|
非測試狀態下工作電流為230mA
|
|
|
測試狀態下工作電流可自行設置
|
|
電路保護
|
具有開路保護、過熱保護等
|
|
溫度保護
|
儀表內設置有溫度監控，溫度過高不能測試
|
|
工作溫濕度
|
-10℃～50℃；90%RH以下，無結露
|
|
存放溫濕度
|
-10℃～60℃；70%RH以下
|
|
充電電壓
|
12.6V
|
產品概述

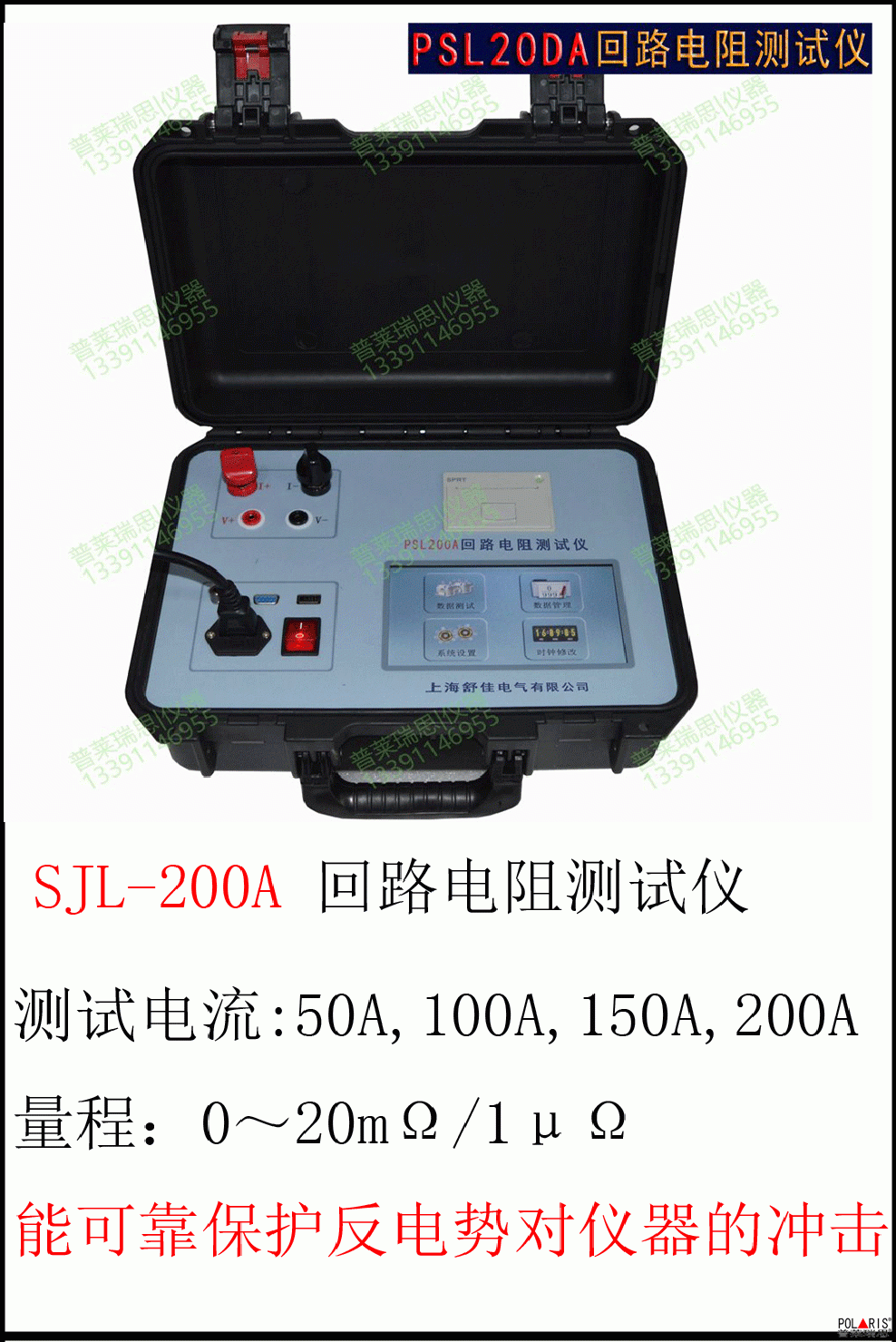

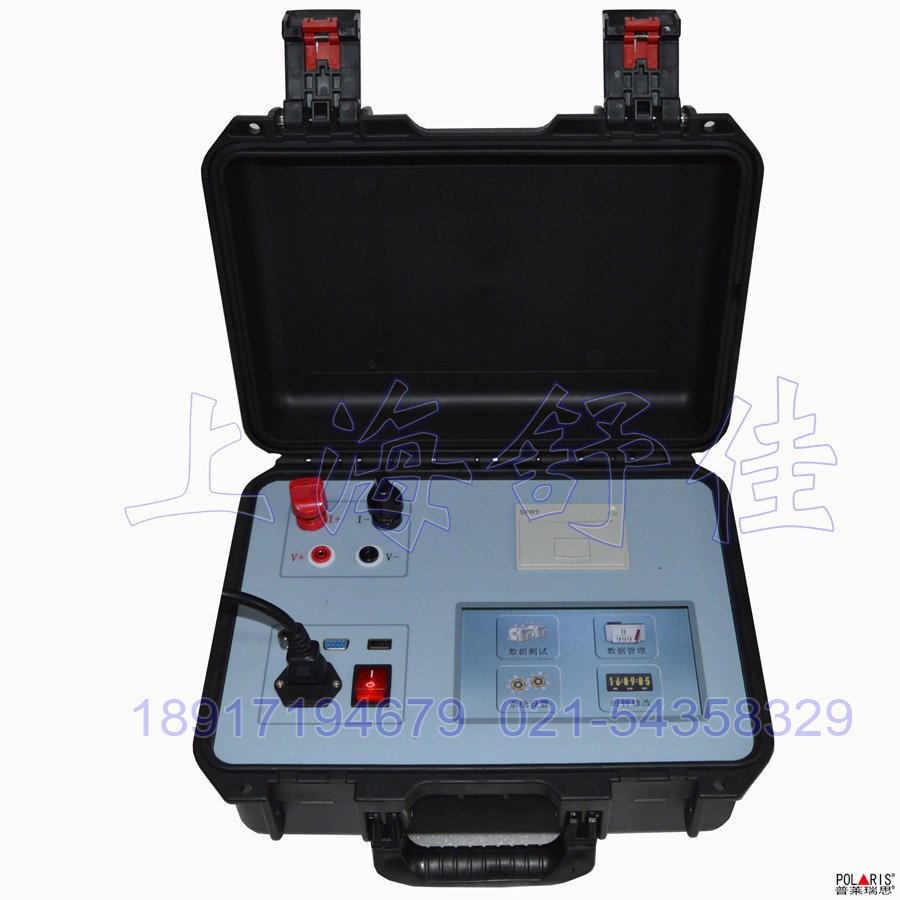

SJL100A/SJL200A回路電阻測試儀廣泛用于各種開關及電器的接觸電阻，以及電纜電線、焊縫接觸電阻的測量，滿足電力部門對于接觸電阻測試的要求。
功能特點
♦ 手機下載APP，通過軟件操控儀器，測試數據上傳，方便查閱。
♦ 具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。
♦ 智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。輸出電壓高，測量量程寬。
♦ 測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
♦ 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
♦ 七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
♦ 儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，隨時查閱。
♦ 儀器有RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。
♦ 自帶面板式微型打印機，可實時打印測量結果。
技術指標
|
測試電流
|
SJL100A：50A、100A
SJL 200A：50A、100A、150A、200A
|
|
量程
|
0-100mΩ(50A) 0~50mΩ(100A)
|
|
0~25mΩ(150A) 0~20mΩ(200A)
|
|
測試精度
|
±(0.5%±2個字)
|
|
功率
|
1000W
|
|
分辨率
|
最小0.1μΩ
|
|
工作方式
|
連續測量
|
|
外形尺寸
|
主機：360x290x170(mm) 線箱：360x290x170(mm)
|
|
重量
|
主機：6.5KG 線箱：:9.0KG
|
環境條件
|
工作溫度
|
-10℃-40℃
|
工作濕度
|
＜90%RH，不結露
|
|
工作電壓
|
AC220V±10%
|
工作頻率
|
50Hz±1Hz
|
產品概述

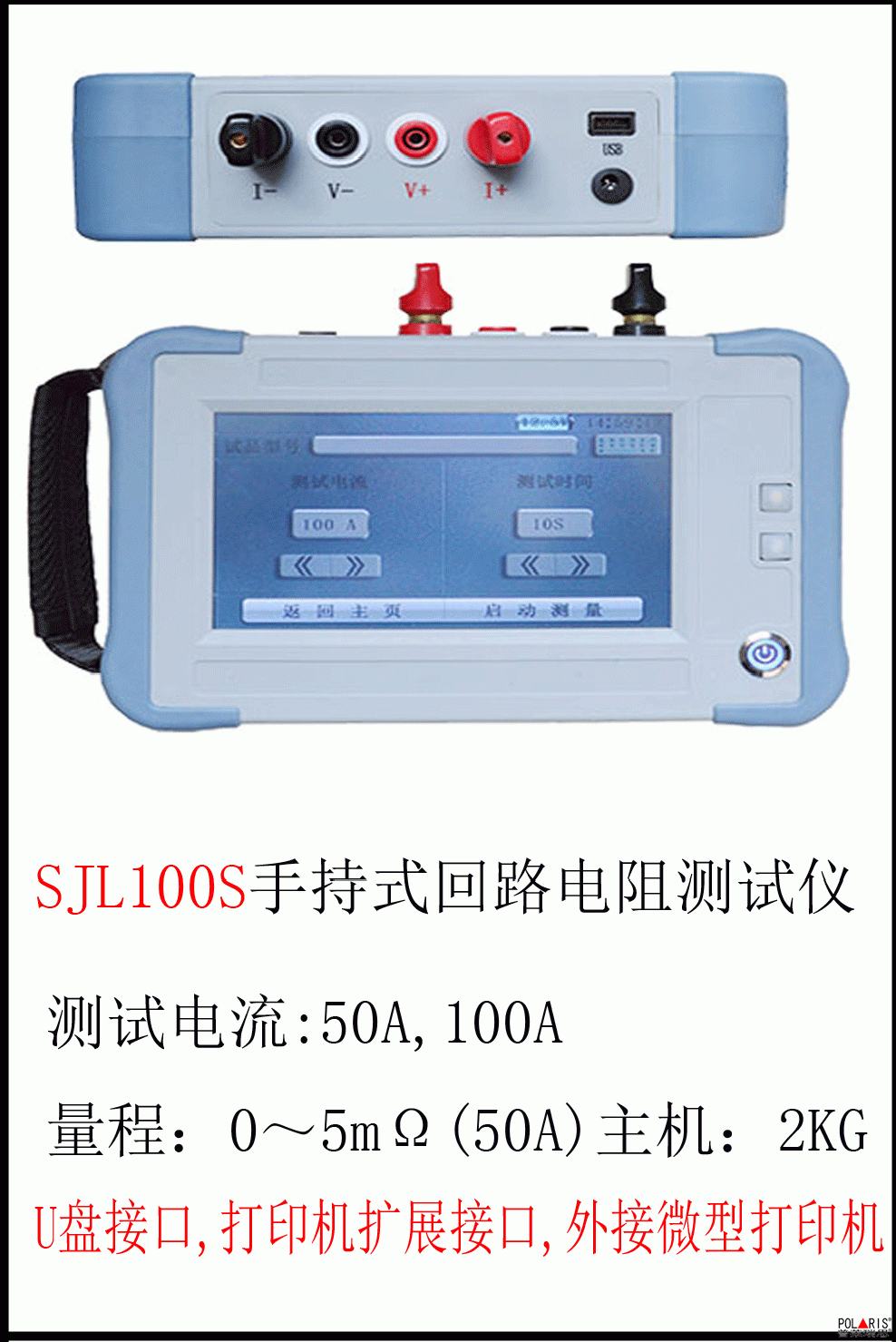

SJL100S手持式回路電阻測試儀廣泛用于各種開關及電器的接觸電阻，以及電纜電線、焊縫接觸電阻的測量，滿足電力部門對于接觸電阻測試的要求
功能特點
◆采用高達500K赫茲的智能同步整流電源轉換電路，輸出100A50A兩檔電流。
◆供電電池數字化管理，具有剩余電量顯示，剩余電量報警，過電流保護等功能。
◆具有不掉電數據存儲以及萬年歷，可存儲1000組測試數據，并實時存儲測試時間。
◆具有U盤接口以及打印機擴展接口，選配外接微型打印機可實時打印測試數據。
◆高分辨率65K真彩色七寸觸摸屏，中英文界面切換，高亮度，強光下顯示清晰。
◆可選配藍牙模塊，可連接Android系統手機、平板的設備，實現智能化管理和操作。
◆采樣儀器內部電池供電或者電源適配器供電。
◆采用四端法接線，四線四鉗的電流線和電壓線分離方式，消除接線干擾以及誤差。
技術指標
|
測試電流
|
50A,100A
|
|
量程
|
0~5mΩ(50A)
|
0~2mΩ(100A)
|
|
最小分辨率
|
0.1μΩ
|
|
精度
|
±(0.5%±2個字)
|
|
工作方式
|
連續測量或定時測量
|
|
電池參數
|
12.6V/9.6AH
|
|
外形尺寸
|
主機：252x160x65(mm)
|
外箱：425x335x210(mm)
|
|
重量
|
主機：2KG
|
外箱：8KG
|
環境條件
工作溫度
|
-10℃~40℃
|
工作濕度
|
＜90%RH，不結露
|

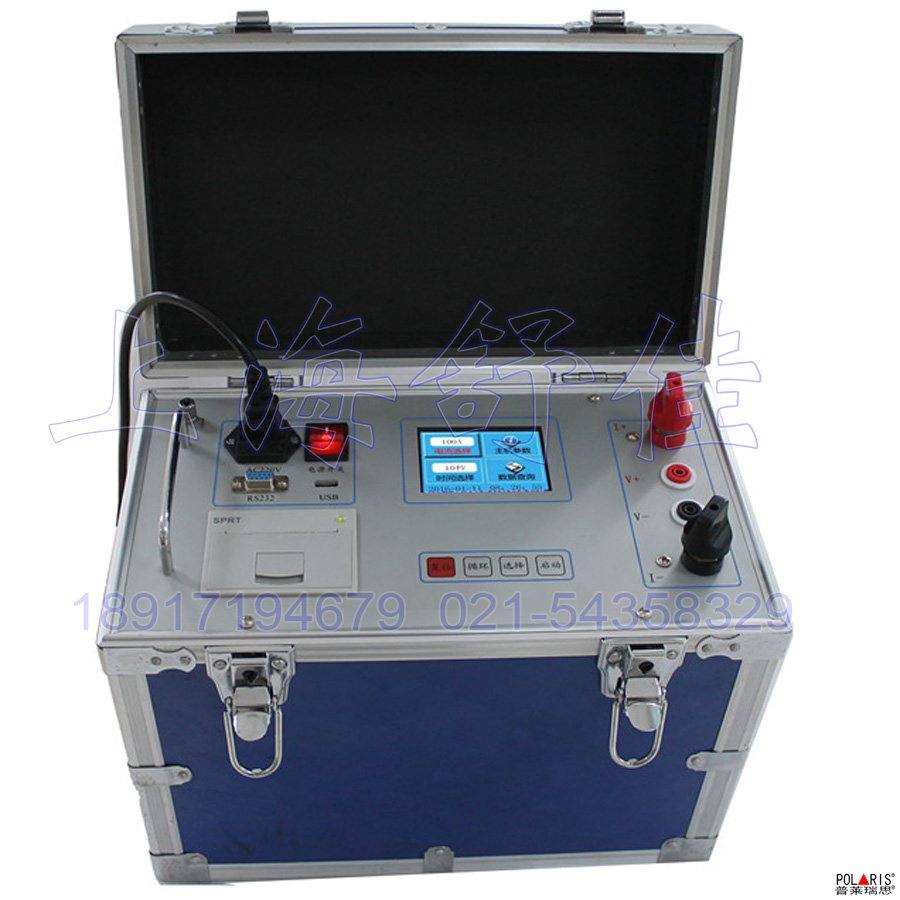

SJL300A回路電阻測試儀廣泛用于各種開關及電器的接觸電阻，以及電纜電線、焊縫接觸電阻的測量，滿足電力部門對接觸電阻測試的要求。
功能特點
♦測試電流大，完全符合有關測試接觸電阻的國家標準要求。
♦輸出電壓高，測量量程寬。
♦測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
♦采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
♦ 320X240點陣的超小像素點的65K真彩色液晶。
♦儀器自帶萬年歷時鐘和掉電存儲，可自動存儲1000組測試數據，隨時查閱。
♦儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲。
♦智能化功率管理技術，儀器總是工作在最小功率狀態，有效節約能源。
技術指標
|
測試電流 |
100A、200A、300A |
|
量程 |
0-50mΩ(100A) 0-20mΩ(200A) 0-5mΩ(300A) |
|
分辨率 |
最小0.1μΩ |
|
精度 |
±(0.5%±2個字) |
|
功率 |
1000W |
|
工作方式 |
連續測量 |
|
外形尺寸 |
主機：350x205x295(mm) 線箱：370x270x180(mm) |
|
重量 |
主機：9.3Kg 線箱：9.8KG |
環境條件
|
工作溫度 |
-10-40℃ |
工作濕度 |
＜90%，不結露 |
|
工作電壓 |
AC220V±10% |
工作頻率 |
50Hz±1Hz |
