ZBQ-100系列全自動礦纜硫化熱補機說明書

ZBQ系列全自動礦纜硫化熱補機說明書

一、概述：返回目錄
該產品是用于煤礦、鐵礦、油田以及各大工廠橡膠電纜線修理、接補?？裳a接1.5mm²～185mm²的各種橡膠電纜線。使用前首先接通電源，供熱補器升溫，再把所需要熱補的溫度在控溫儀上調到規定的溫度指示表上（120℃～180℃），把需補接電纜線放在規定的模具上熱壓成型，當恒溫到規定的溫度，控溫系統就會自動斷電，待溫度下降到（100℃～80℃）時儀器自動打開壓模具，就可取出電纜線。
二、礦纜硫化熱補機結構: 返回目錄

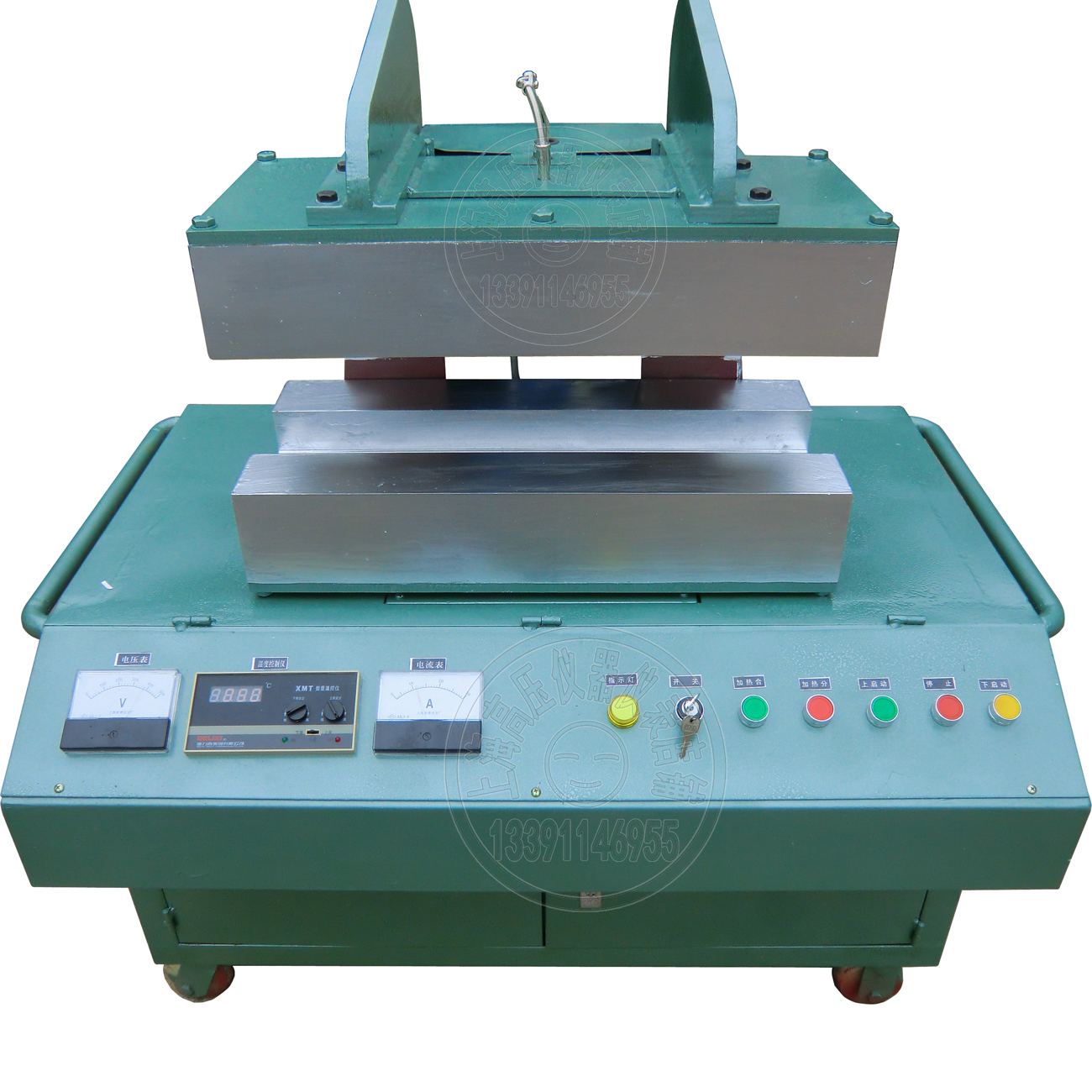

熱補機主要有支架、電氣自動控制系統、液壓系統、儀表控制板組成。

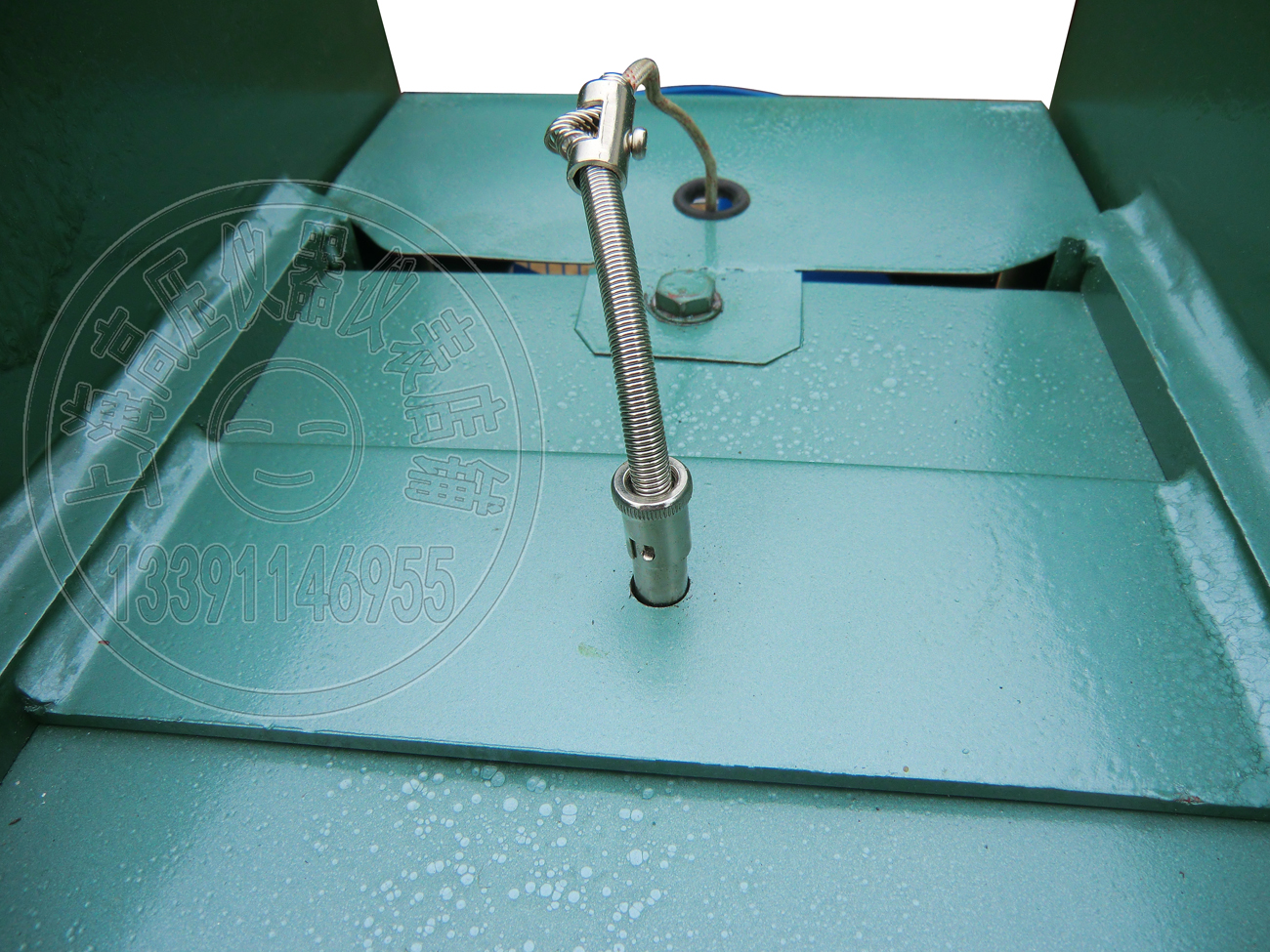

1.自動液壓系統，完成模具升降加壓，保證加粘補過程所需的壓力；

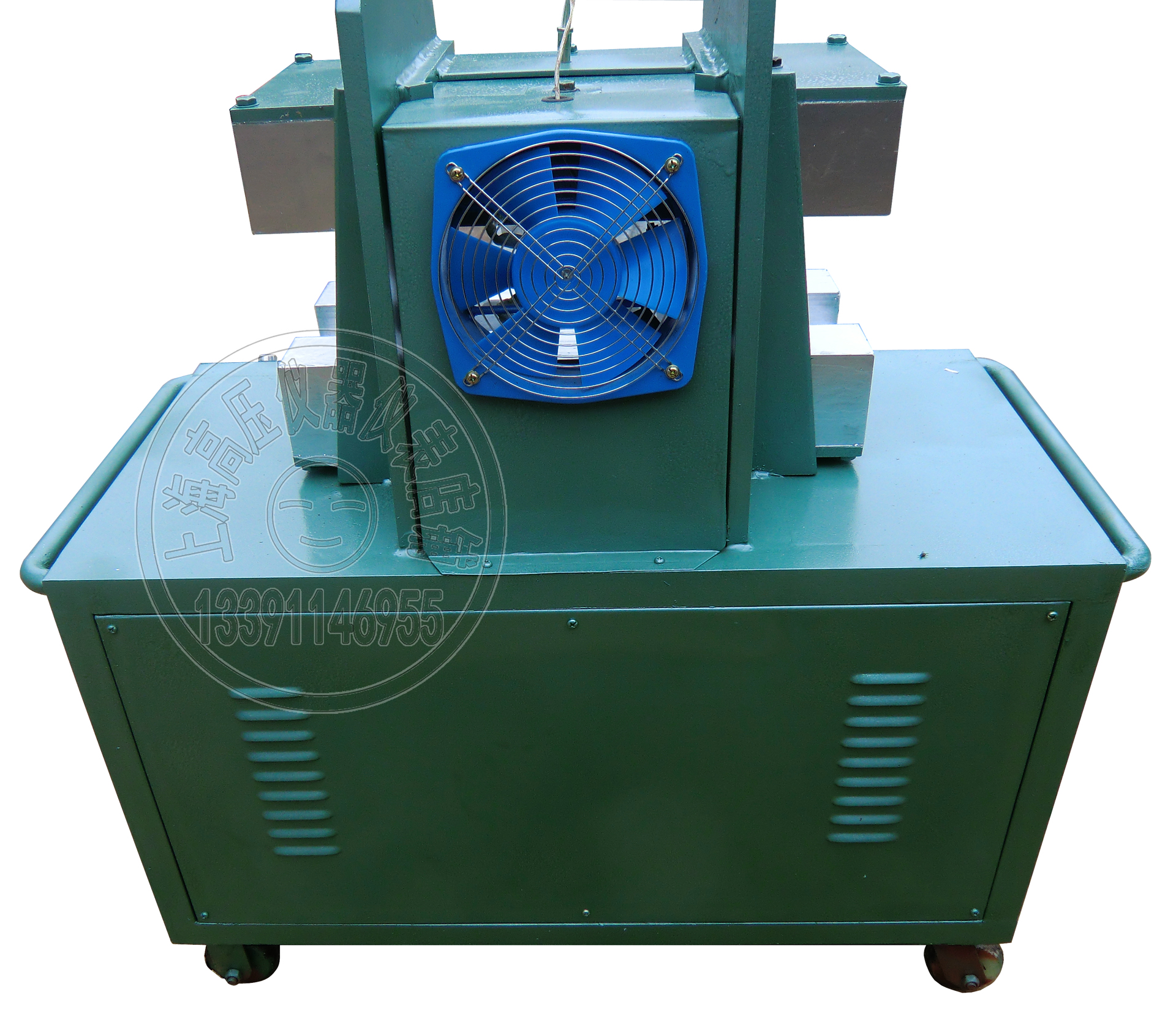

2.支架是熱補機的主體構件，儀器底部配有腳輪、形成完整的機臺。
3.電氣加熱系統分別組裝，統一控制，設有溫度上限，溫度下限、時間控制裝置。

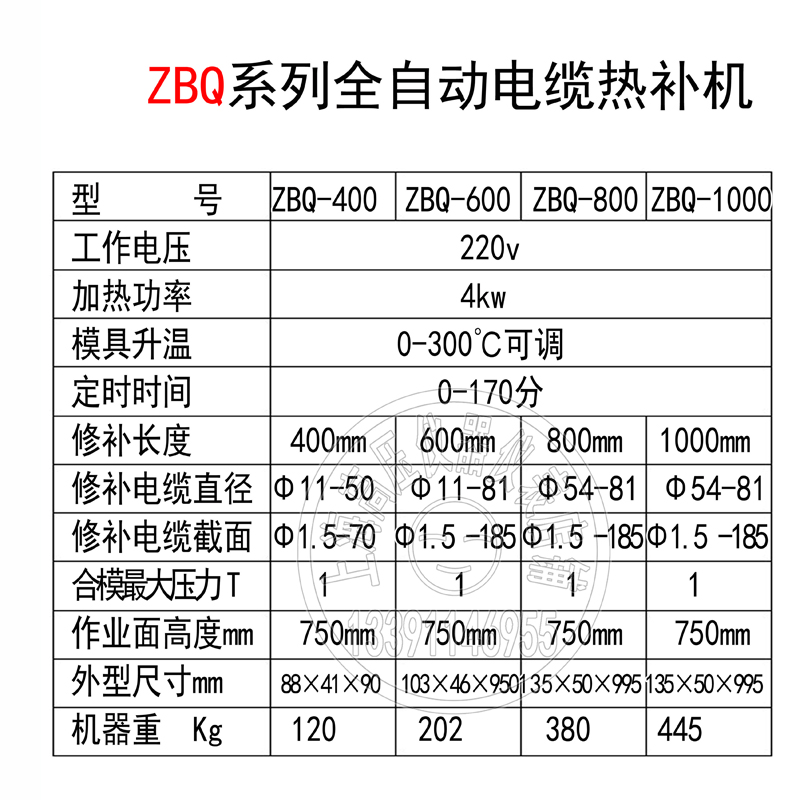

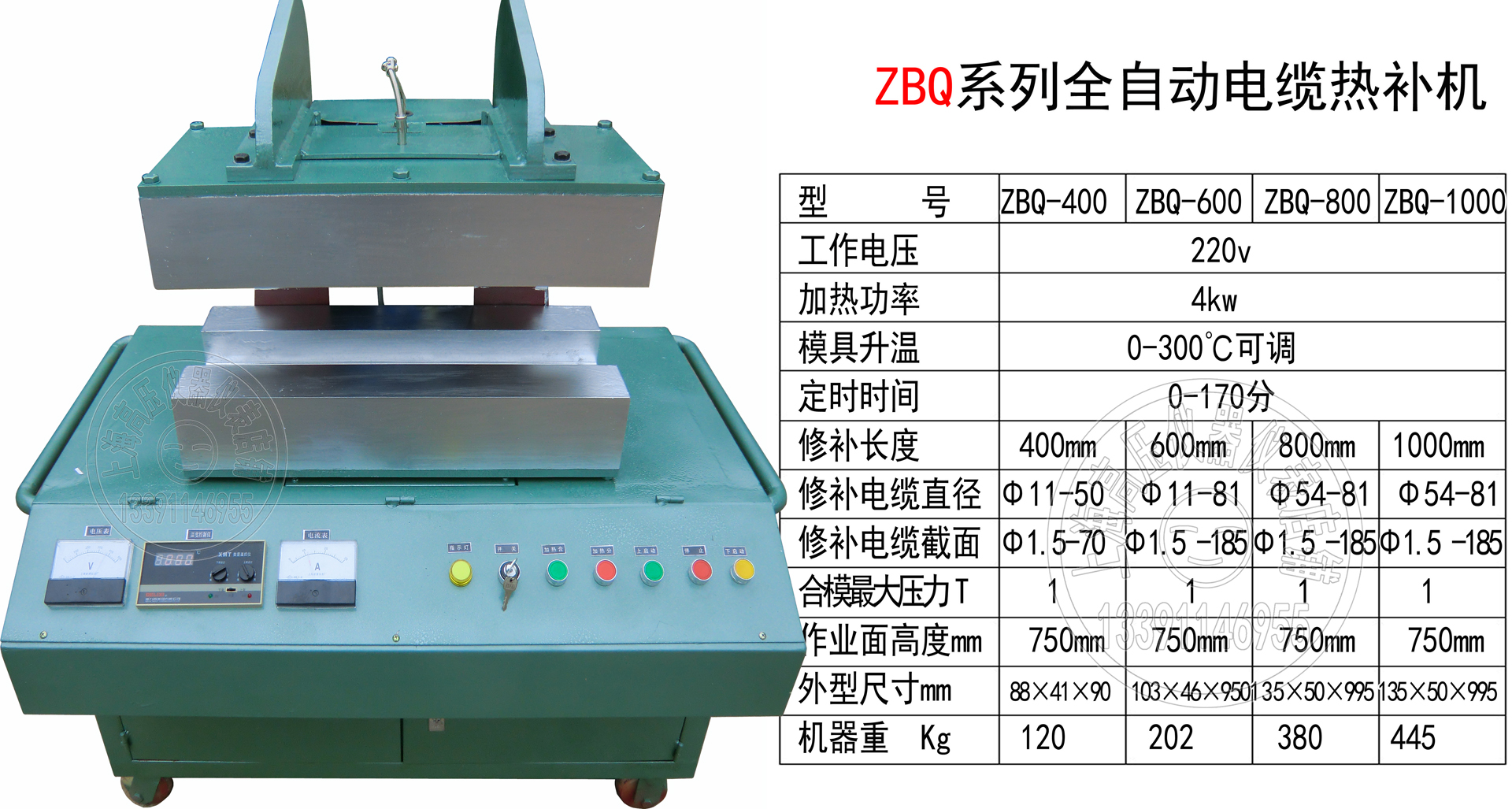

三、品種規格

名　　稱	型　　號	外型尺寸	模具直徑和截面積	重量	說　明
全自動電纜熱補器	ZBQ-1200	1550×650×　1300	Φ11-Φ81 1.5m/m²－185m/m²	780kg	實用綜采
全自動電纜熱補機	ZBQ-600	1100×700×1150	Φ54－81 75m/m²－185m/m²	370kg	實用綜采
液壓恒溫自控熱補器	JXB400	900×480×900	Φ11－Φ50 1.5m/m²－70m/m²	260kg	實用綜采
自動液壓控溫熱補機	J901-600	1030×460×950	Φ11－Φ81 1.5m/m²－185m/m²	202Kg	實用綜采
電纜熱補器	PSRBQ-400	880×410×900	Φ11－Φ50 1.5m/m²－95m/m²	120kg	實用普采
電纜熱補器	JXB600型	600×420×520	Φ50－Φ81 75m/m²－185m/m²	100kg	實用綜采
電纜熱補器	JXB400型	400×360×420	Φ11－Φ50 1.5m/m²－70m/m²	65kg	實用普采
電纜熱補器	JXB250型	250×230×300	Φ10－Φ26 1.5m/m²－10m/m²	40kg	實用普采
三叉電纜熱補器	HNJXB-Ⅲ	1020×480×950	Φ10－Φ30 1.5m/m²－16m/m²	190kg	實用普采
芯線電纜熱補器	JXB-125	56×52×75	Φ3－Φ22	35kg	實用普采

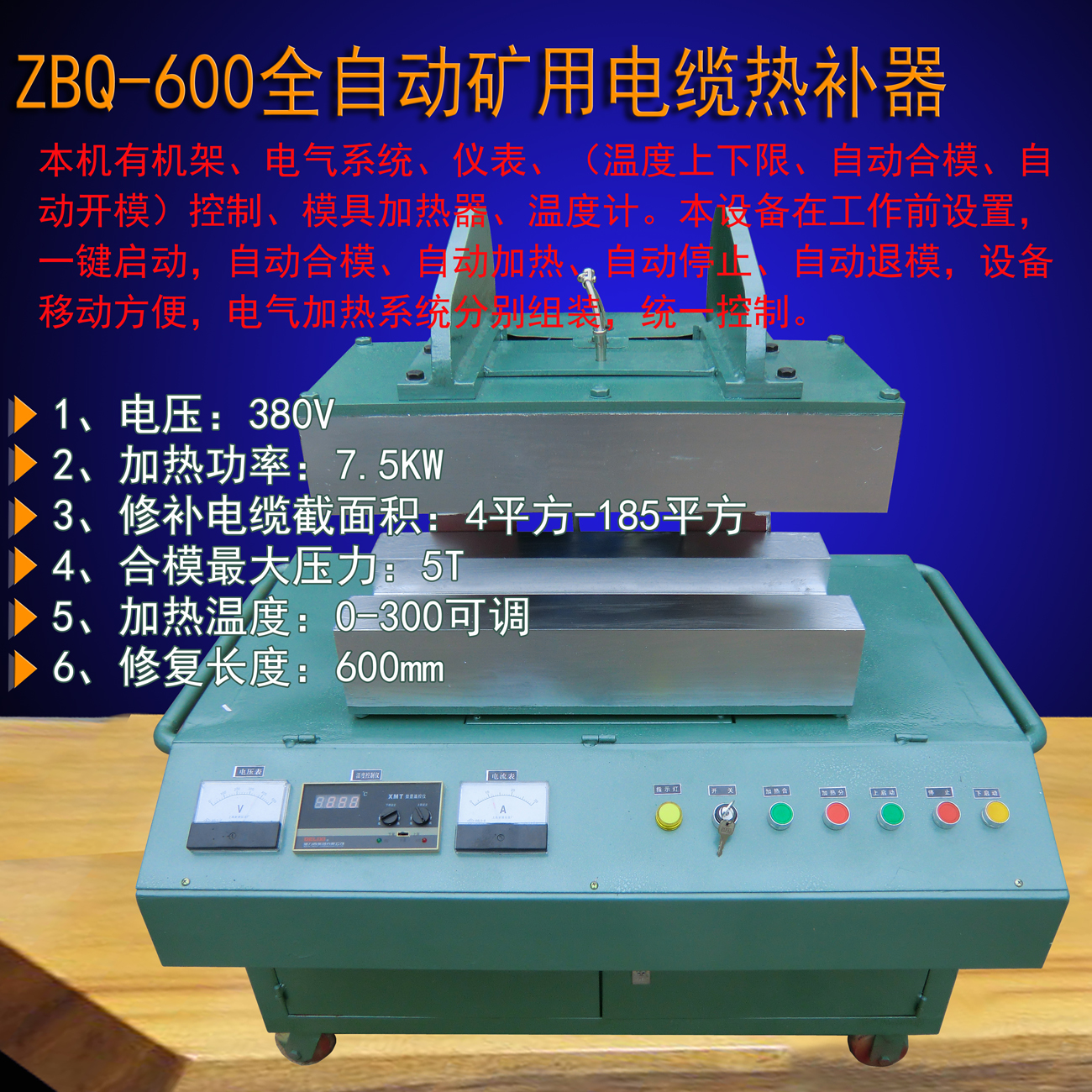

四、主要技術指標返回目錄
1.工作電源：380V、220V
2.加熱功率：7.5kw
3.模具升溫：0-300℃可調
4.修補電纜直徑 Φ11-81mm
修補電纜截面積：4mm²-185mm²
5.升溫時間：20分
6.合模最大壓力：5T
7.修補長度：1200mm
8.外型尺寸：1550×650×1300mm
9.重    量：約780Kg
五、溫度控制儀主要技術指標返回目錄
1、控溫范圍：20℃－300℃
2、控溫精度：±1℃
3、測溫精度：±10℃
4、溫度選擇盤精度：±10℃
5、儀器工作環境溫度、溫度：－10℃～＋50℃相對溫度不超過85%
6、控溫繼電器輸出接柱：最大電壓450V最大電流10A
7、儀器電源：AC 220V/50Hz電壓波動小于15%
8、儀器消耗功率：小于6瓦
9、當溫度到達設定的溫度時，自動斷電停止加熱，此時紅燈亮。
10、當溫度下降到100～80℃以下時，儀器自動打開壓模具，就可取出電纜線。
五、操作步驟   返回目錄
（一）、操作準備

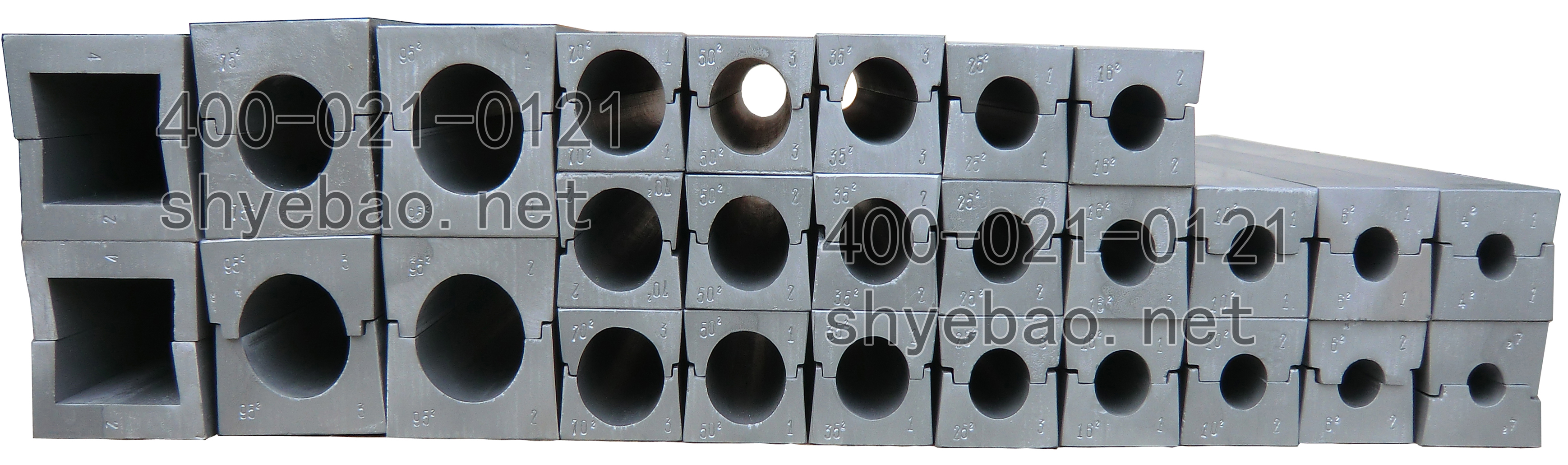

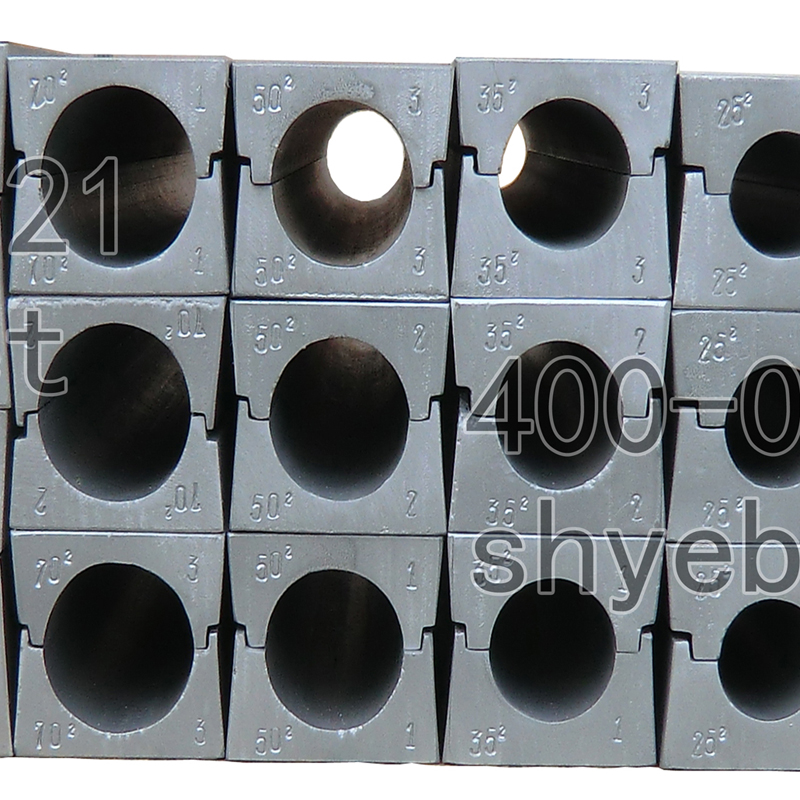

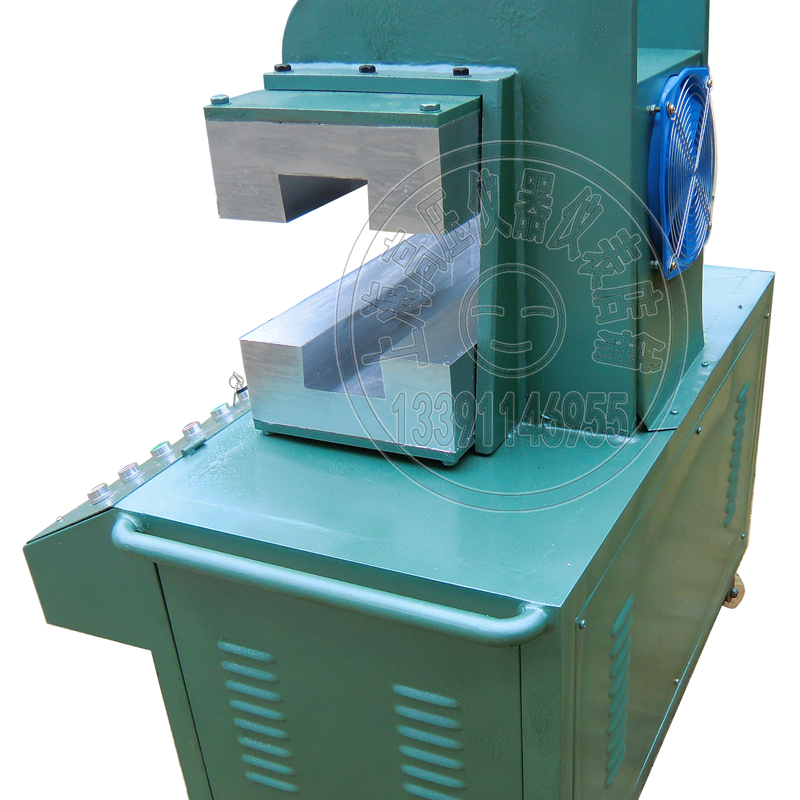

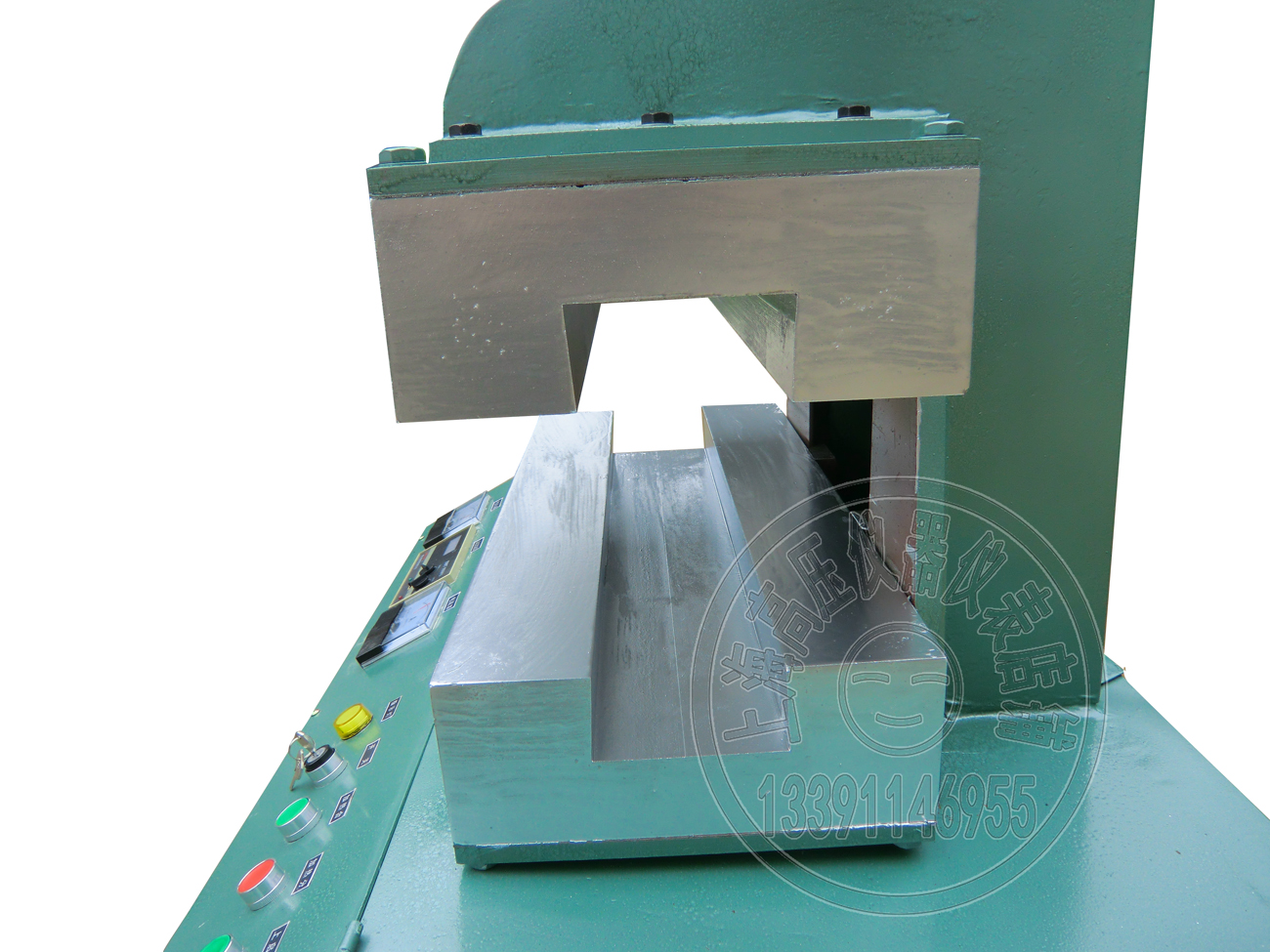

1、按要修補的礦纜直徑粗細選個好模具，裝好模具；

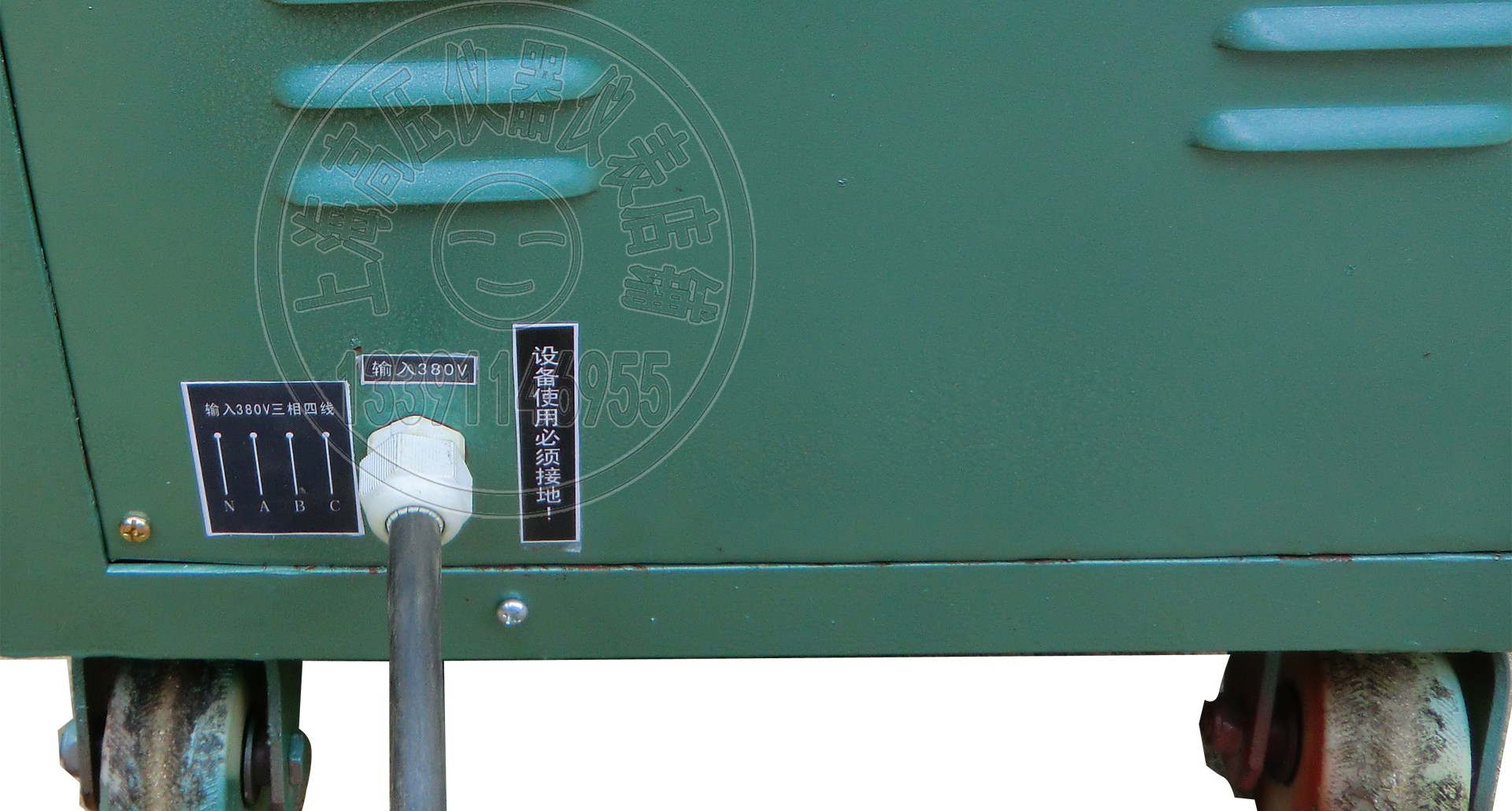

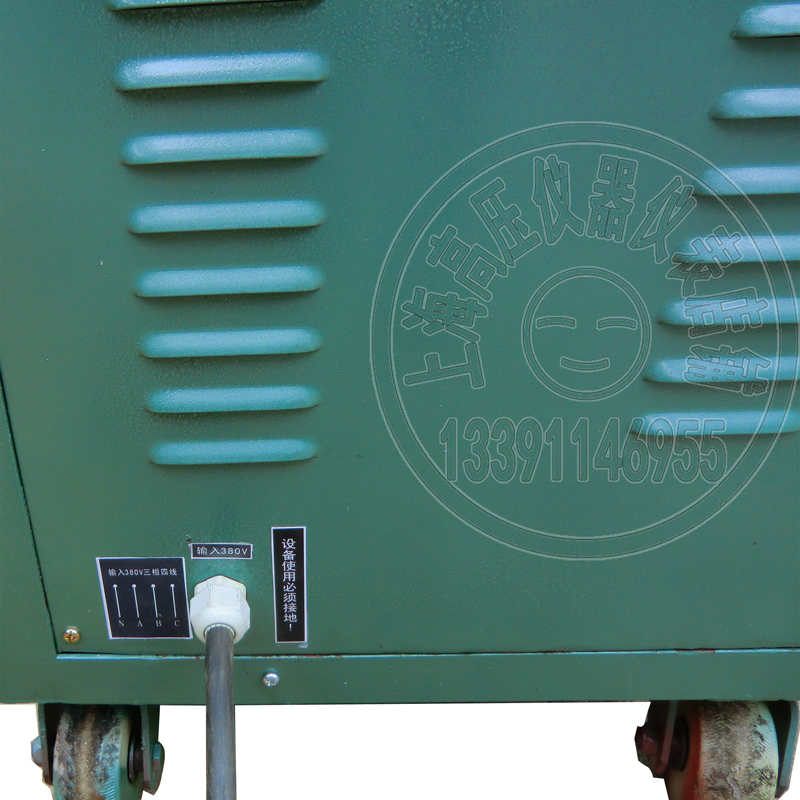

2、接通電源：380V三相四線A、B、C、N，6平方電纜線，查看電壓表是否380V；
3、接通電源時，報警鈴會自動響5秒，校準電鈴是否正常。
4、查看溫度設定：檢查溫度儀上限設定，正常為150℃左右，下限為75℃左右，放到測量位置。
5、打開加溫開關，時間記時器設定40分鐘（040M）
6、打開開關時報警10秒啟動，按啟動上、啟動下按鈕是否正常，如有異常，請調380V接線相位（A、C）即可。
（二）、操作開始
1、打開加溫開關，當溫度為120℃左右時可放置修補電纜動上，自動壓緊。
2、當溫度到上限溫度時（紅燈亮），時間記時器可設定自動降溫時間（風機啟動）。
3、當?shù)綔囟认孪逌囟葧r會自動開模、報警（也可啟動下開模），取出電纜即可。
六、配置清單返回目錄
1礦纜熱補機      一臺
2.產品說明書      一份
3.合格證          一張
4.保修卡          一份
