GXY-6000地下管線探測儀

一、簡介：



GXY-6000地下管線探測儀功能強大、性能優越，但它總是一種工具，是輔助人來解決問題的一種工具，它有時不能直接告訴人們管線和故障的具體位置，但是，操作者可很容易根據儀器所反映的各種信息加以判斷做出結論。

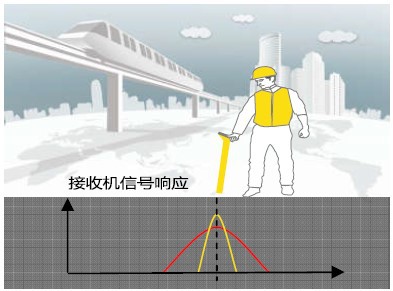

精確的窄帶濾波技術、優質的頻率中心控制技術

l        窄帶濾波技術保證了強大的抗干擾能力

l        頻率控制技術保證了頻率的點點對應

l        屏蔽其它外界干擾信號

l        適用于鐵路、高壓線下等強磁場環境下

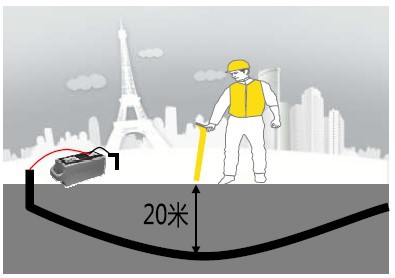

探測深度可達20米

l        12瓦大功率發射機保證了強大功率輸出

l        高靈敏度的接收機保證了弱信號的接收

l        優質的輸出與接收造就了20米超深探測

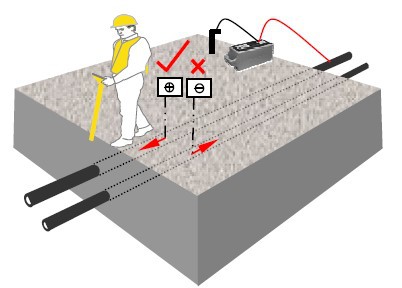

信號方向指示功能有助精確判斷目標管線

l        精準便捷的方向指示功能

l        信號方向指示功能便于尋找目標管線

l        特別適用于探測復雜及密集管線

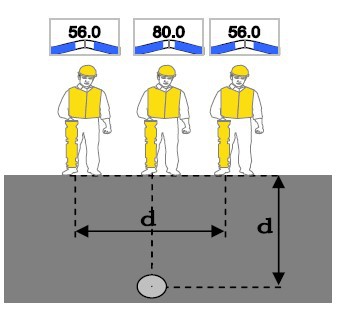

自動提示的70%測深法

l        簡單易行的自動測深模式

l        通過圖形及提示音可輕松確定70%信號點

l        深度值準確無誤



GPS地理定位

l        測試與GPS地理位置緊密相連

l        探測路徑自動成圖

l        測試結果可輸入GIS系統

l        實現地下管線的測繪一體化



二、基本功能

1、能快速有效地確定地下金屬管線的走向和深度。

2、具有信號強度指示、左右箭頭指示、羅盤方向指示。

3、探測管線最大深度可達20米

4、自動測深：當儀器置于管線上方時，自動顯示目標管線真實深度。

5、信號識別：從信號幅度、信號方向、信號相位三個維度進行電纜的準確識別。

6、電流方向指示：可跟蹤信號的電流方向、相位，有效提高查找路徑的準確性。

7、自動提示的70%測深法，通過圖形及提示音可輕松確定70%信號點。

三、技術參數

1、發射機參數

本機為多頻大功率發射機，以恒功率輸出、自動匹配外部負載，保證本機工作在最佳狀態。具有歐姆表功能，能探測外部電壓及測試持續的環路電阻，可協助判斷故障性質。

l        可供選擇頻率：輸出31種頻率的正弦交流信號，分別是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82KHz、83.1KHz、89KHz、133KHz、200 KHz、。

l        故障檢測及識別信號定位模式、送音模式，電流方向信號SS Low、SS High。

l        具有智能信號識別相位功能；

l        歐姆表功能，可檢測外部電阻、外部危險電壓提示；

l        三種信號發射方式：直連法耦合法感應法；

l        顯示內容：頻率設置，電池狀態，數字顯示輸出電流和回路電阻，輸出模式，外接電源，外部電壓警示；

l        輸出功率可調，低檔、中檔、高檔、滿檔四種檔位；

l        最大輸出電流不小于1A；最大輸出功率不小于12W；

2、接收機參數

接收機使用3.5寸真彩液晶顯示，顯示信號強度數字、幅度光條、羅盤指向、左右箭頭指向、電流方向指示，用于指示信號的強弱、光電纜定位、故障檢測、光電纜識別、深度測量。

l        寬峰值、谷值、窄峰值、寬峰值箭頭、峰值加谷值5種顯示方式

l        具有寬帶接收技術，可根據客戶需求提供個性化定制（100Hz-200kHz內）

l        可供選擇頻率：10種，分別是50Hz、60 Hz、LF、577Hz、8KHz、33 KHz、82KHz、133KHz，電流方向信號SS Low、SS High。

l        數字直讀深度范圍:0-20米。精度：3米以內±5%，8米以內±10%。

l        顯示內容：信號強度、信號幅度光條、左右箭頭指示、羅盤方向指示、電流方向指示、電流相位顯示、實時深度指示、智能信號識別相位、信號增益。

l        具有羅盤導向指示功能。

l        具有智能信號識別相位功能。

l        可選配外接A字架進行光電纜故障精確定位。

l        可外接耦合鉗進行光電纜精確識別。

l        信號識別：從信號幅度、信號方向、信號相位三個維度進行光纜的準確識別。

l電流方向指示：可跟蹤信號的電流方向、相位，有效提高查找路徑的準確性。

l        3.5寸24位色真彩液晶顯示。背光亮度可調，適應各種環境。
